K8S笔记4 利用Deployment部署Tomcat集群

desc

在上一篇我们介绍了如何用Dashboard可视化界面进行Tomcat集群的部署，但是在实际的集群环境下，我们更多的是通过编写Deployment 脚本来部署集群。

Deployment (部署)

  • Deployment 是指Kubernetes 向Node 节点发送指令，创建容器的过程

  • Kubernetes 支持 yml 格式的部署脚本

  • 部署命令如下：

1

kubectl create -f [部署yml脚本文件]  # 创建部署

Deployment脚本基本格式

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16

apiVersion: extensions/v1beta1  # api的版本号
kind: Deployment                # 当前脚本的“类型” Deployment表示部署; Service表示服务；Pod表示Pod脚本
metadata:                       # 元数据，主要用来配置当前部署脚本的基本信息
  name: tomcat-deploy           # 当前部署的名称
spec:                           # 详细定义信息
  replicas: 2                   # 部署副本数量，也就是会起几个pod
  template:                     # 部署模板信息
    metadata:                   # 部署模板的元数据
      labels:                   # pod标签
        app: tomcat-cluster     # 这里指定了自定义的标签 tomcat-cluster
    spec:                       # 模板的详细信息
      containers:               # 容器相关信息
      - name: tomcat-cluster    # 容器的名称
        image: tomcat:latest    # 容器的镜像，这里是tomcat的最新版本镜像 tag为latest
        ports:
        - containerPort: 8080   # 容器对外暴露的端口

与部署相关的常用kubectl命令

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20

# 创建部署
kubectl create -f 部署yml文件

# 更新部署配置，如果是第一次部署，这个命令和 kubectl create 等效
kubectl apply -f 部署yml文件

# 查看已部署pod
kubectl get pod [-o wide]

# 查看Pod详细信息
kubectl describe pod pod名称

# 查看pod输出日志 -f 表示是否实时更新
kubectl logs [-f] pod名称

# 查看已经创建的部署
kubectl get deployment

# 删除某个部署
kubectl delete deployment 部署名称

手动部署tomcat集群

这里我们将部署脚本都放在 /usr/local/k8s/tomcat-deploy 目录下，你也可以创建自己的目录存放部署脚本。

  • 创建目录

    1
2

    $ mkdir /usr/local/k8s/tomcat-deploy
$ cd /usr/local/k8s/tomcat-deploy

  • 编写部署脚本

     1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18

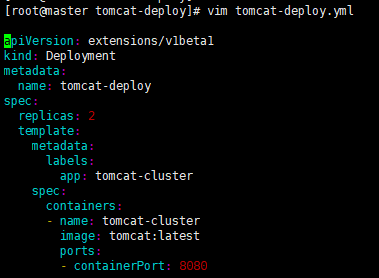

    $ vim tomcat-deployment.yml
# 输入如下的内容
apiVersion: extensions/v1beta1
kind: Deployment
metadata:
  name: tomcat-deploy
spec:
  replicas: 2
  template:
    metadata:
      labels:
        app: tomcat-cluster
    spec:
      containers:
      - name: tomcat-cluster
        image: tomcat:latest
        ports:
        - containerPort: 8080

    image-20210115114226596

  • 部署 tomcat 集群

    1
2

    $ kubectl create -f tomcat-deploy.yml
deployment.extensions/tomcat-deploy created

  • 查看部署的 pod

    1
2
3
4

    [root@master tomcat-deploy]# kubectl get pods
NAME                             READY   STATUS    RESTARTS   AGE
tomcat-deploy-5fd4fc7ddb-7vw4f   1/1     Running   0          98s
tomcat-deploy-5fd4fc7ddb-t4wvp   1/1     Running   0          98s

    我们看到，已经启动了两个pod，且都是Running状态，这两个pod分别部署在node1和node2

  • 至此，tomcat集群已经部署完毕，我们可以通过kubectl describe pod [pod名称]命令查看pod部署的详细信息

     1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50

    $ kubectl describe pod tomcat-deploy-5fd4fc7ddb-7vw4f
Name:               tomcat-deploy-5fd4fc7ddb-7vw4f
Namespace:          default
Priority:           0
PriorityClassName:  <none>
Node:               node1/192.168.233.129
Start Time:         Fri, 15 Jan 2021 11:43:22 +0800
Labels:             app=tomcat-cluster
                    pod-template-hash=5fd4fc7ddb
Annotations:        <none>
Status:             Running
IP:                 10.244.1.7
Controlled By:      ReplicaSet/tomcat-deploy-5fd4fc7ddb
Containers:
  tomcat-cluster:
    Container ID:   docker://fa36632bdf28f58e1ad61dee3c93da88df348d3a98c34531d4b6fa12a73a18f8
    Image:          tomcat:latest
    Image ID:       docker-pullable://tomcat@sha256:94cc18203335e400dbafcd0633f33c53663b1c1012a13bcad58cced9cd9d1305
    Port:           8080/TCP
    Host Port:      0/TCP
    State:          Running
      Started:      Fri, 15 Jan 2021 11:43:38 +0800
    Ready:          True
    Restart Count:  0
    Environment:    <none>
    Mounts:
      /var/run/secrets/kubernetes.io/serviceaccount from default-token-fkln2 (ro)
Conditions:
  Type              Status
  Initialized       True
  Ready             True
  ContainersReady   True
  PodScheduled      True
Volumes:
  default-token-fkln2:
    Type:        Secret (a volume populated by a Secret)
    SecretName:  default-token-fkln2
    Optional:    false
QoS Class:       BestEffort
Node-Selectors:  <none>
Tolerations:     node.kubernetes.io/not-ready:NoExecute for 300s
                 node.kubernetes.io/unreachable:NoExecute for 300s
Events:
  Type    Reason     Age    From               Message
  ----    ------     ----   ----               -------
  Normal  Scheduled  4m1s   default-scheduler  Successfully assigned default/tomcat-deploy-5fd4fc7ddb-7vw4f to node1
  Normal  Pulling    4m     kubelet, node1     Pulling image "tomcat:latest"
  Normal  Pulled     3m45s  kubelet, node1     Successfully pulled image "tomcat:latest"
  Normal  Created    3m45s  kubelet, node1     Created container tomcat-cluster
  Normal  Started    3m45s  kubelet, node1     Started container tomcat-cluster

从外部访问Tomcat集群（NodePort)方式

上面我们部署了tomcat集群，但是这个集群只能在集群内部访问，如何将tomcat暴露给外部使用呢？回顾我们的Deployment部署脚本，有如下两行：

1
2
3

# tomcat-deploy.yml文件
ports:
        - containerPort: 8080

我们只设置了容器对外暴露的端口是8080，但是没有配置任何对外暴露的设置。

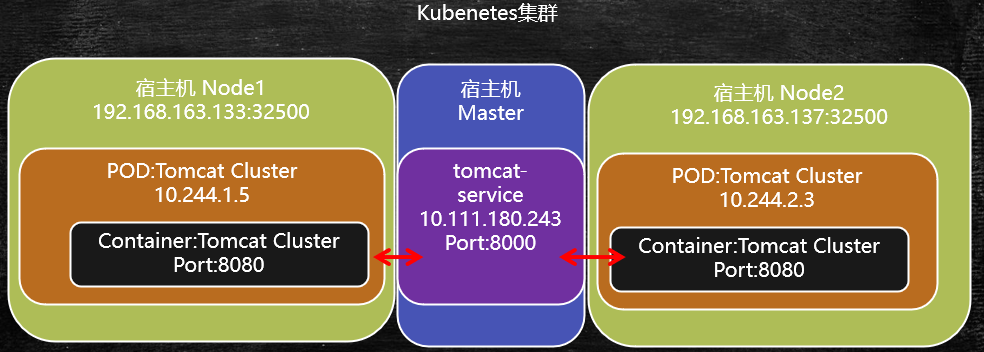

如下图，我们可以部署一个服务，这个服务也是一个pod，也有自己的虚拟IP和端口，服务pod是部署在master节点上的，当一个外部的请求进来时，会先送达给服务的8000端口。再按照负载均衡的规则分发给两个tomcat容器。这里的服务可以理解为K8S集群上的负载均衡器。

image-20210115120623179

创建Tomcat服务

  • 创建脚本

    和部署Deployment类似，我们在/usr/local/k8s/tomcat-service/目录下面，创建一个服务的脚本文件

     1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16

    $ cd /usr/local/k8s/tomcat-service
$ vim tomcat-service.yml
apiVersion: v1          # 版本号
kind: Service           # 部署类型：服务
metadata:               # 元数据
  name: tomcat-service  # 服务名称是 tomcat-service
  labels:               # pod标签（因为服务也是一个pod）
    app: tomcat-service # 自定义标签名 tomcat-service
spec:                   # 详细信息
  type: NodePort        # 设置服务的类型是“节点端口”，含义是我们将要开辟端口，来和tomcat容器进行端口映射
  selector:             # 选择器，通过标签来选择我这个服务要绑定的 pod
    app: tomcat-cluster # 选择 tomcat-cluster 标签的pod,也就是上一步我们已经部署的tomcat pod
  ports:                # 端口设置
  - port: 8000          # 当前服务的接收数据的端口
    targetPort: 8080    # 目标端口，也就是指向子 tomcat 容器的端口
    nodePort: 32500     # tomcat子容器对外暴露的端口（从外部可以直接访问）

  • 部署服务

    1
2

    $ kubectl create -f tomcat-service.yml
service/tomcat-service created

    这里提示我们服务已经创建了

  • 查看服务详情

    1
2
3
4

    $ kubectl get service
NAME             TYPE        CLUSTER-IP       EXTERNAL-IP   PORT(S)          AGE
kubernetes       ClusterIP   10.96.0.1        <none>        443/TCP          18h
tomcat-service   NodePort    10.107.253.196   <none>        8000:32500/TCP  /+++++ 2m3s
